Att löda direkt mot chassi (rätt gjort = lödkolv för jobbet) är betydligt bättre än mekaniska monteringar.

Det var väl lite hit och dit vad gäller centertappen, har bara för mig att silverfejsarna är vanligare utan. Sen kom ju också balanspoten som väl inte funkar med ct på glöden.
Här torde det röra sig om denna https://el34world.com/charts/Schematics ... sman50.pdf

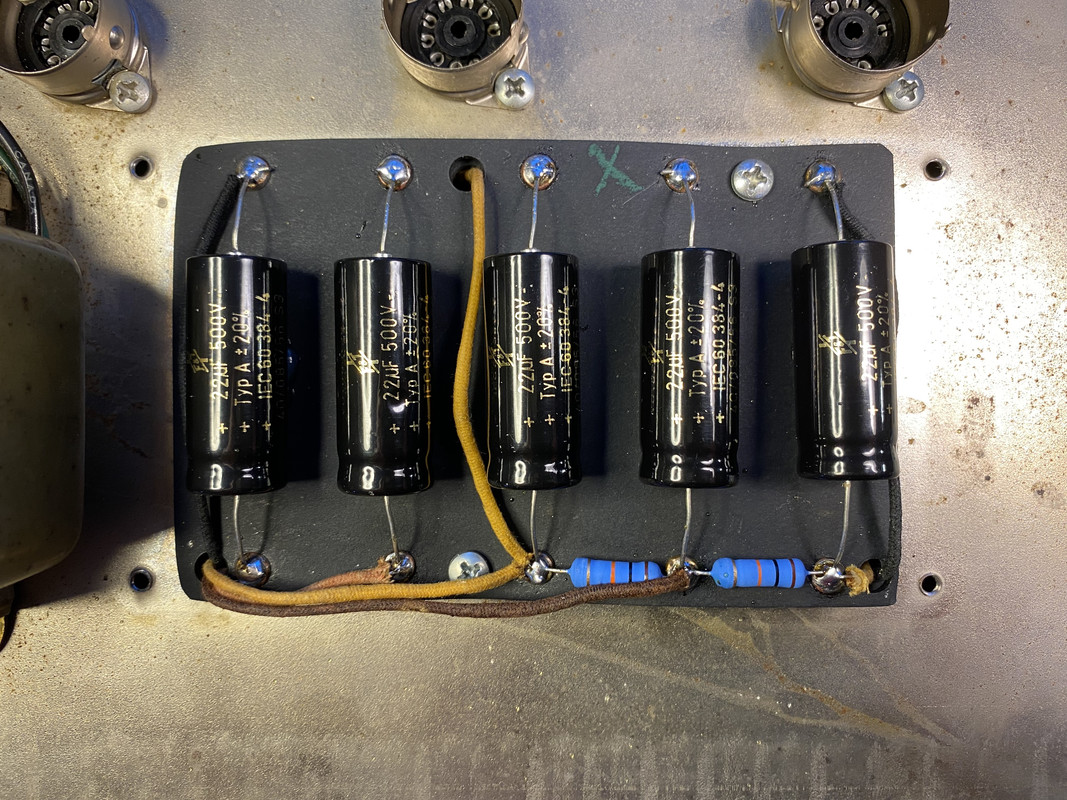

Nya filterkondingar och motstånd.

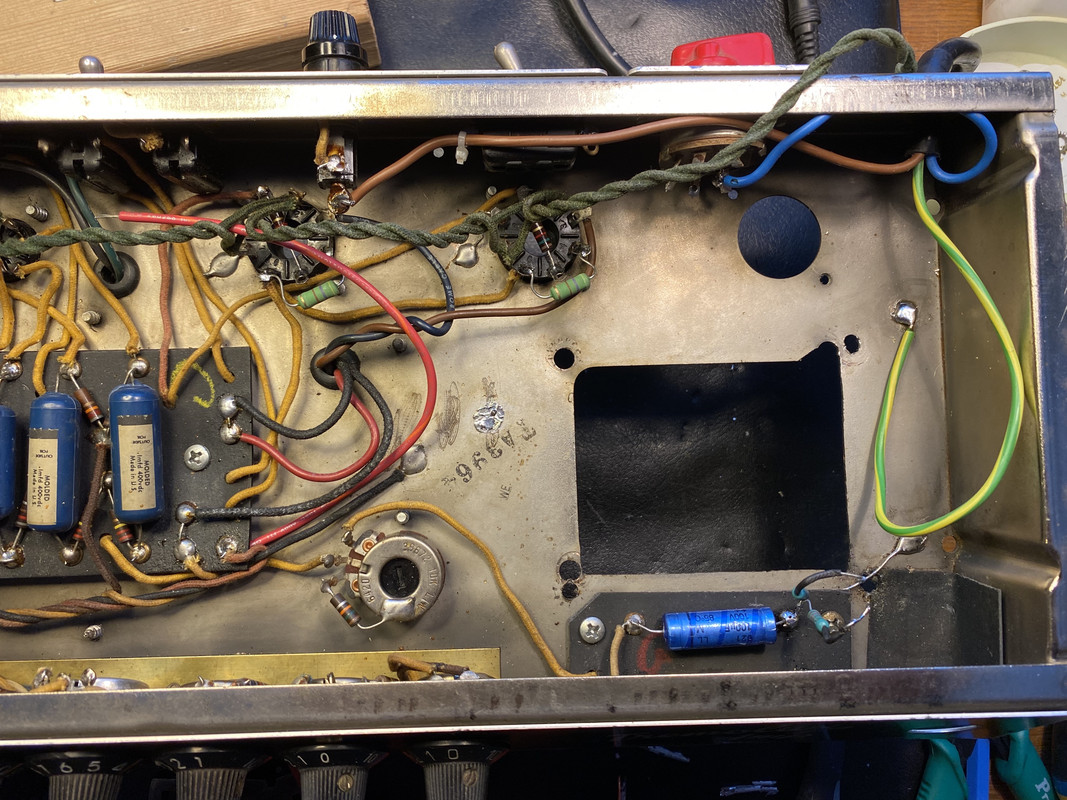

Det blev så att jag bestämde mig för att återställa enligt ursprungsschema. Så likriktarrör och ny transformator är beställd. Tidigare ägare har ju tagit upp hålet i chassit för att få Bassman trafon att passa, men som tur är funkar det att sätta tillbaks en orginaltrafo utan åtgärd.

Uppdatering. Då nya PT:n var restnoterad hos TAD så beslöt jag mig ändå för att använda den befintliga Bassman nättrafon och göra en snyggare anordning för likriktaren. Här syns resultatet. Allt är frid och fröjd och anodspänningen ligger på 425 VDC (410 på schemat) och glöden på ca 6.15 VAC. Monterade även en liten konding vid biaspoten för att minimera 50 hz brum. Vi får se vad jag hittar på framöver med denna. Men nu funkar den som den ska och är tyst. Om någon har två st gamla "snowman 8" (volym/ton rattar) vred till övers så köper jag gärna.

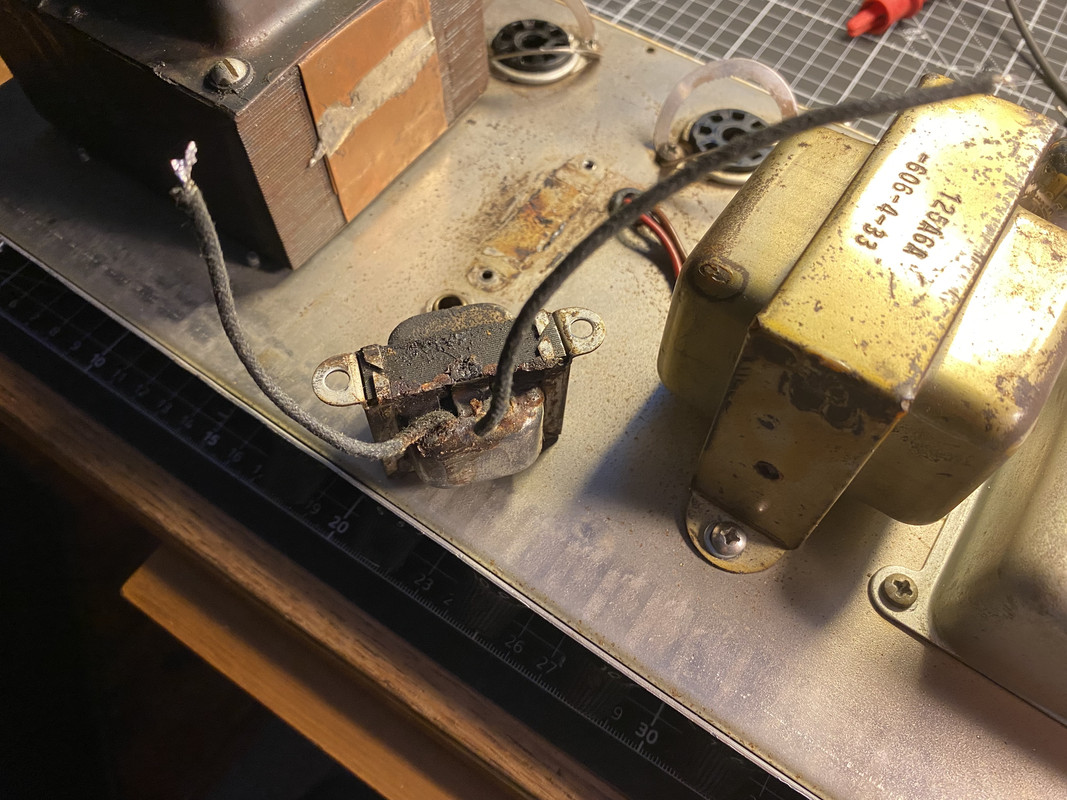

Edit: inte så tyst som den borde Med friskare slutrör så brummar den för mycket och jag mätte resistansen på choken - 7 ohm. Det är väl för lite, eller vad säger ni? Den är rejält geggig också. Ser ut att ha levt ett hårt liv.

Resistansen i drosseln kan vara helt rimlig. Dess viktiga värde är dess induktans, vilket måste mätas speciellt (en del multimetrar kan detta, andra inte). Den borde vara på 5-10 Henry, kan man tro.

Aha, tack för det. Ska försöka hitta någon som kan mäta Henry då.

Är det 125C3A / 022707 i en sån tremolux?

Tänker att Hammonds 194A då borde vara hyfsat nära kopia i specar och den listas som 4H @ 90mA och en resistans på ca 167 ohm

Yes, såg den hos Nordström och har beställt.

Åkte till en kompis som hade en cheapo induktansmätare och han mätte först en Hoyer till en Marshall som mätte 5 Henry och min mätte 0.01... Mätaren är inte så tillförlitlig enligt vännen men en ny drossel är beställd.

Finns det någon firma i europa som kan linda om en drossel? Kul med original ju.

Det borde väl egentligen inte vara så märkvärdigt? Det är väl i praktiken en spole, och t.ex mikspolar lindas om lite här och där. Något av proffsen får gärna rätta mig.

Fråga någon pickuplindare, t.ex. Lundgren. Han har gett råd om lindning av induktor till wahwah-pedal vet jag.

Att linda en vanlig filterdrossel är inte särskilt knepigt. Tråden måste vara tjock nog för strömmen och sedan lindar man på några varv för att bestämma hur mycket induktans man får för typ 10 varv, sedan lindar man tills man får vettigt värde. Det behövs inga speciella arrangemang, man gör en kompakt lindning.

Kärnan måste tas isär, förstås. När man sätter ihop den igen (oftast en "E-I kärna"), ska man inte glömma mellanlägget mellan E och I (om det fanns ett där).

Det är mycket knepigara att linda transformatorer, eftersom man där måste ta hänsyn till höga spänningar mellan lagren (ibland) samt läckinduktanser och kapacitanser mellan lindningarna etc etc.

@90mA skriver Hammond vilket innebär tråd med ca 0.11 mm diameter eller större men sen ska man väl ha lite marginal också?

https://svalander.se/tips_fakta/teknik/kablar/tabeller/

Marginal är aldrig fel! Jag vet inte vilka dimensioner som finns att tillgå, men kanske 0,2 mm diameter är bra? För tunn tråd är ett elände att hantera, tycker jag.

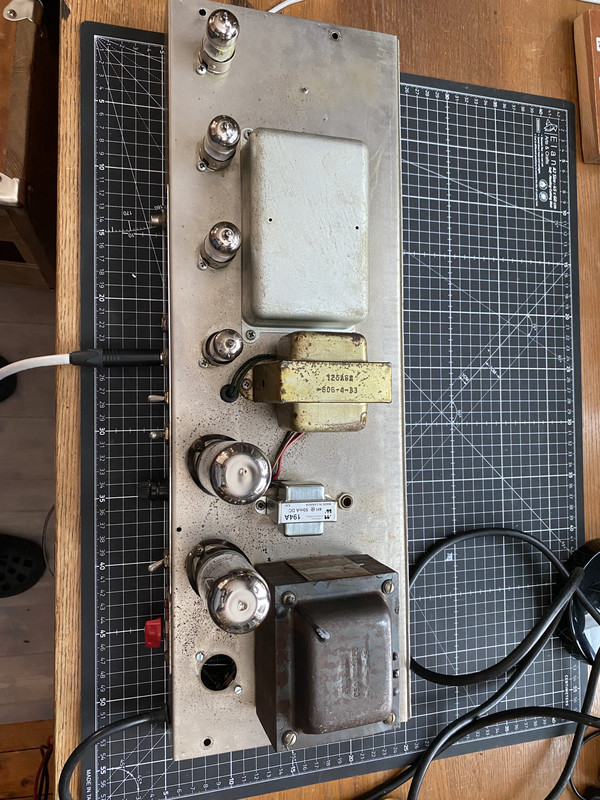

Tack för alla tips! Lundgren ska jag nog kolla med framöver. Nya drosseln sitter nu i (Hammond) och nu hör man knappt att förstärkaren är på.

Och vill du ha den ännu mer tyst , så byt ut kalarna från input och volym pottarna till skärmad kabel .

Jag har gjort om ground switchen till att kunna koppla bort NFB och då blir det en del "hiss". Kanske kan skärmad kabel vid input råda lite bot mot detta? Eller finns det andra bra åtgärder mot detta?

Ja , skärmad kabel från input OCH från volymen (plus 10 k direkt på rören) hjälper till med just hiss.
Du kan även tvinna ihop katod och anods kablar på repektive sida i fasvädaren, då det är ju där NFB är kopplad till.

Och vill du ha skärmad kabel som är mer "tids typisk" så har jag den svarta som Fender anväde på 70:talet liggande.
Men den är rätt värmekänslig, så man får se upp när man löder.

Tack Owe, ska fundera på om det är värt det. Den låter nog bättre med NFB och då är det inget hiss.

NFB (negativ återkoppling, motkoppling) sänker alltså förstärkningen inom den del av förstärkaren som sitter inom loopen. Den påverkar också oljud som alstras inom loopen (brum, brus) på så sätt att det minskas tydligt, och det innebär också att den minskar distorsion som uppstår inom loopen. Att det "väser" mer utan NFB är fullt naturligt och kan vara helt frikopplat från kablage etc utanför loopen. Det är ovanligt att brus uppstår pga kablaget, det är ofta komponentval (vissa resistorer har en hög brusfaktor) eller, ibland, slitna/defekta rör som skapar brus.

Tack för info!

Rickard den här gången tror jag nog att du har labbat mer mer med Hifi och andra stärkare än gitarr stärkare ,där avstånd mellan input och rör är Ca 150 mm.
"Det är ovanligt att brus uppstår pga kablaget" inte alls , det är inte utan orsak både Fender och Marshal gick över till skärmade kablar på 70: talet.
NFB har Vox kört med över 50 år utan det väser , det handlar ju bara anpass fasvädaren till en uppgift utan NFB.

@ Owe: du har nog rätt; jag är nog van vid att man kortar ner kablage så mycket som möjiigt...
