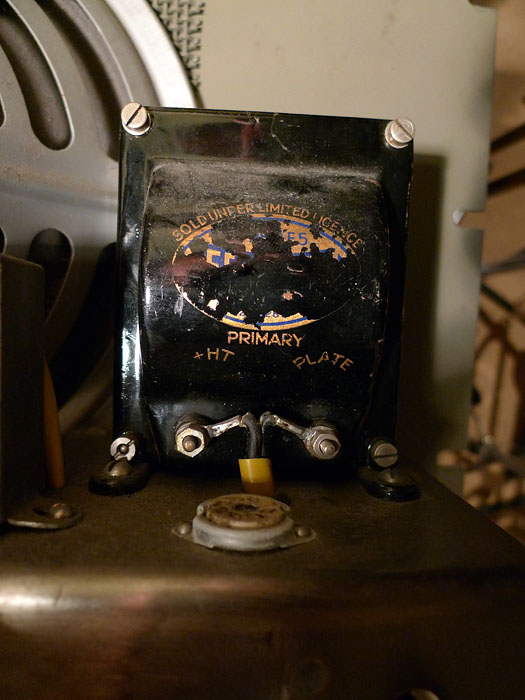

Har en militär högtalarpanel, rolig grej, med EL90 rör (så vitt jag förstår liknar den 6V6, men med lägre spänningstålighet), och en gammal jensen 10" högtalare. Ja, testade att plugga in gitarren, men svagt ljud.. Den har ju inget förstegsrör, så inte så konstigt. I alla fall sitter det en stor transformator direkt efter ingången, vad gör den? Är det någon slags linjetransformator för långa sträckor, eller liknande? Så här ser den ut:



Ja, tänkte bygga om den, sätta dit ett rör till, och bygga en liten gitarrstärkare av den. Någon som har nåt bra schema med EL90?

ser snarare ut som en OT = utgångstrafo
Du "måste" nog bak-ingenjöra den... dvs rita upp exakt vad som går vart.

EL90 är ett trefligt rör , googla på det eller på 6AQ5 så hittar du massor. Och som du själv nämner- snarlikt 6V6.
http://www.tubezone.net/pdf/6aq5el90.pdf

b

Nä, någon OT verkar det inte vara? Den sitter ju bredvid, intill högtalaren.

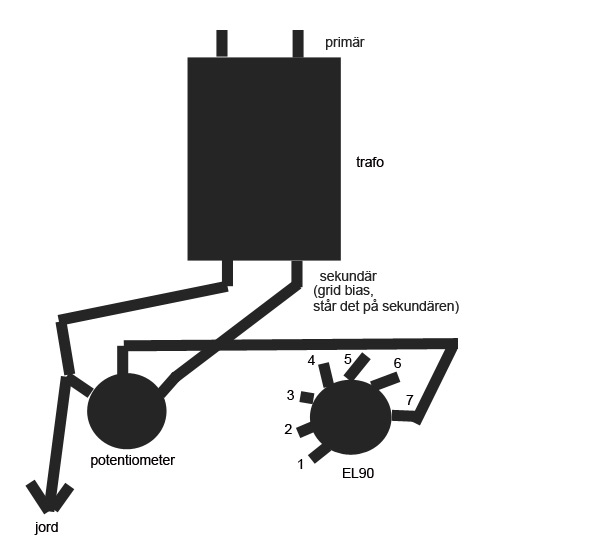

Så här är den kopplad:

Min gissning:

Det fanns ju inget förstegsrör, så det är nog en ingångstrafo. Den tar linjesignalen och transformerar upp den till en nivå som är tillräckligt stor för att driva slutröret direkt.

Om du kopplar gitarren till nåt som förstärker till line-nivå och buffrar så funkar det nog bättre.

Erik R

Jo, det låter rimligt, ska testa det också, fast jag tror att jag tar bort den, och sätter dit ett förstegsrör istället.

Tills annat är bevisat [:D][:D][:D] vidhåller jag att jag fortfarande TROR !!! OBS TROR att det är en OT, dels p.g.a. storleken och dels på märkningen : Plate +HT.

Eriks förmodan tror jag också på, dvs att den är kopplad som en ingångstrafo, men det är ju ingen motsättning i detta. "Normala" ingångstrafos brukar vara mindre (jag jämför med rörhållaren) och INTE ha märkningen Plate eller +HT.

b
